HP DL388 GEN9服务器F10无法进入RAID，反复重启提示GRUB没有引导，iLO报错Smart Storage Battery，无法识别硬盘修改RAID。


故障现象

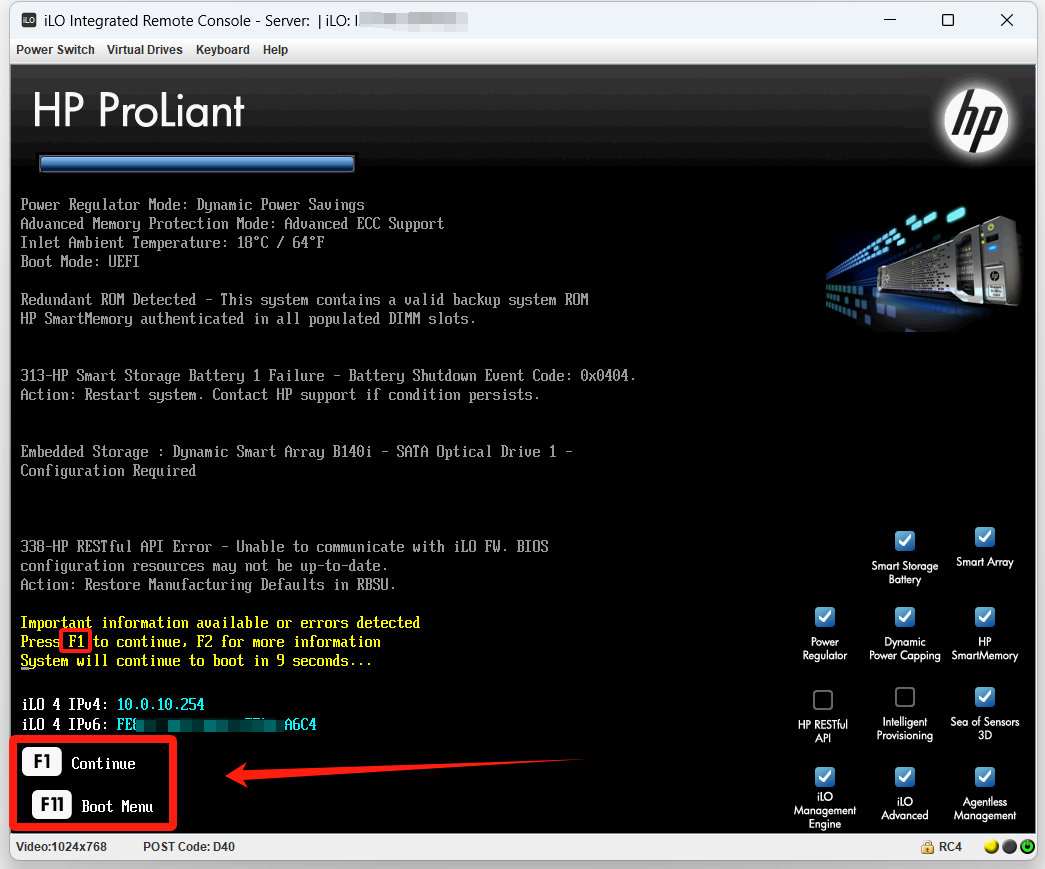

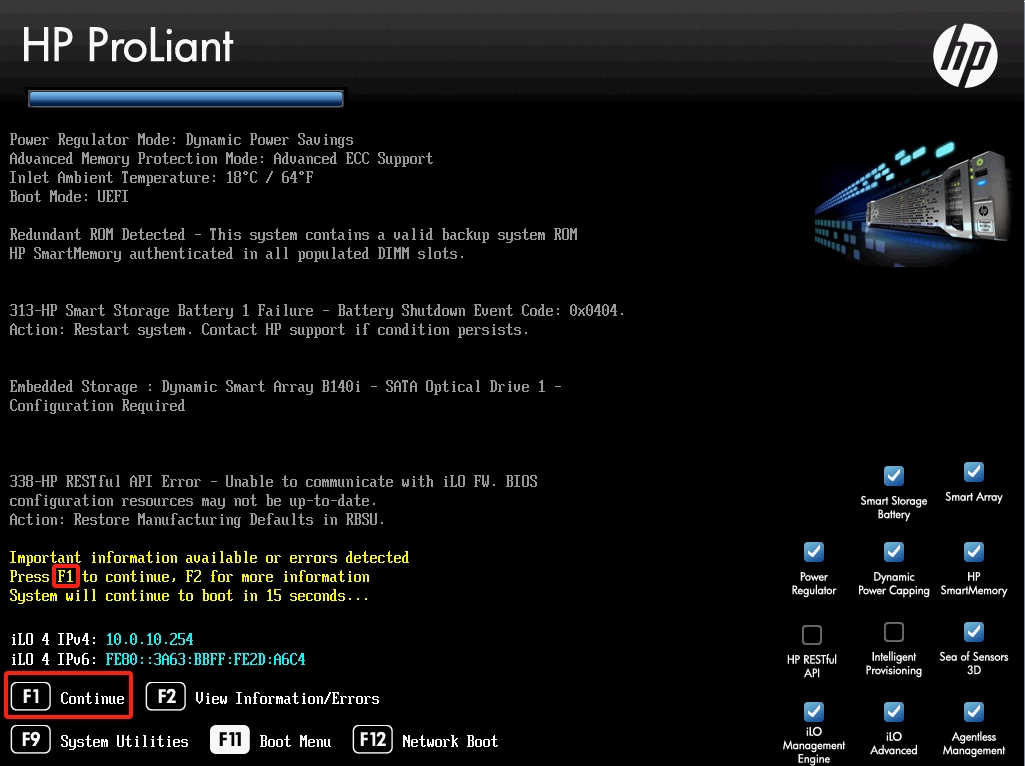

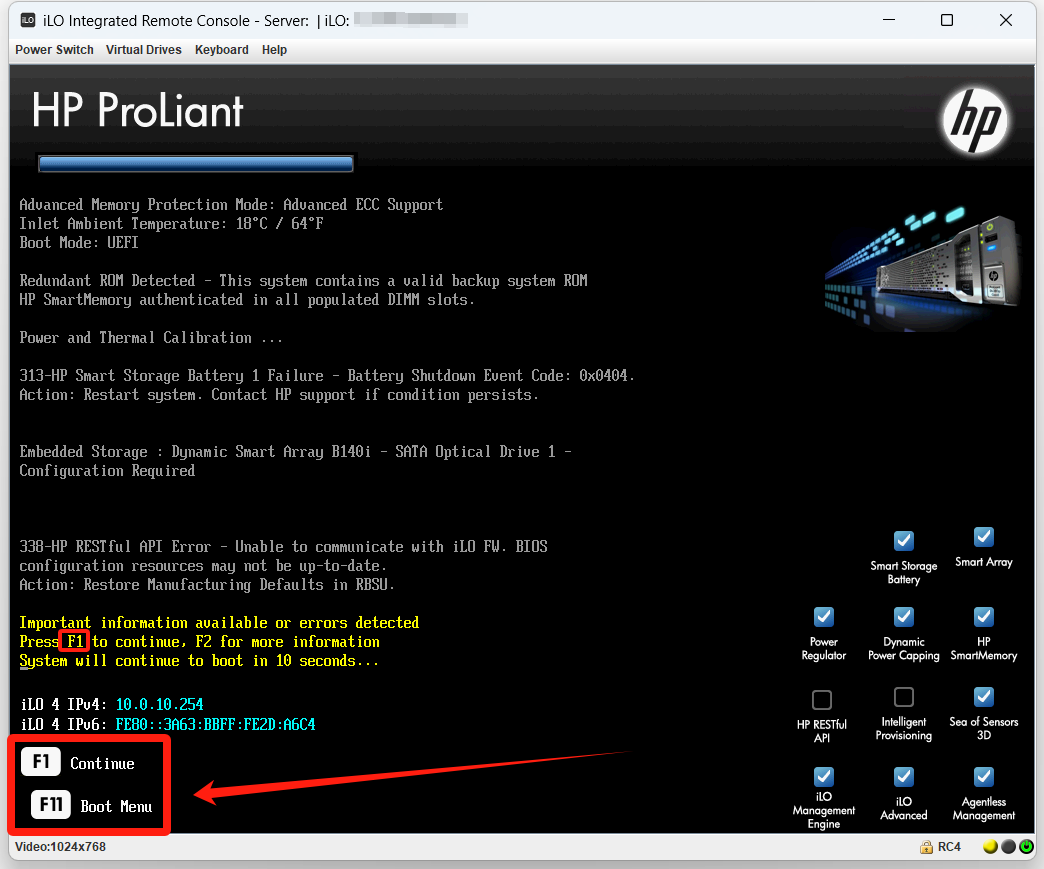

  • 开机提示故障，需要在倒计时内按F1继续，否则超时将会死机。

  • 无法进入F10设置Raid

  • 新插入的硬盘无法修改，不能识别。

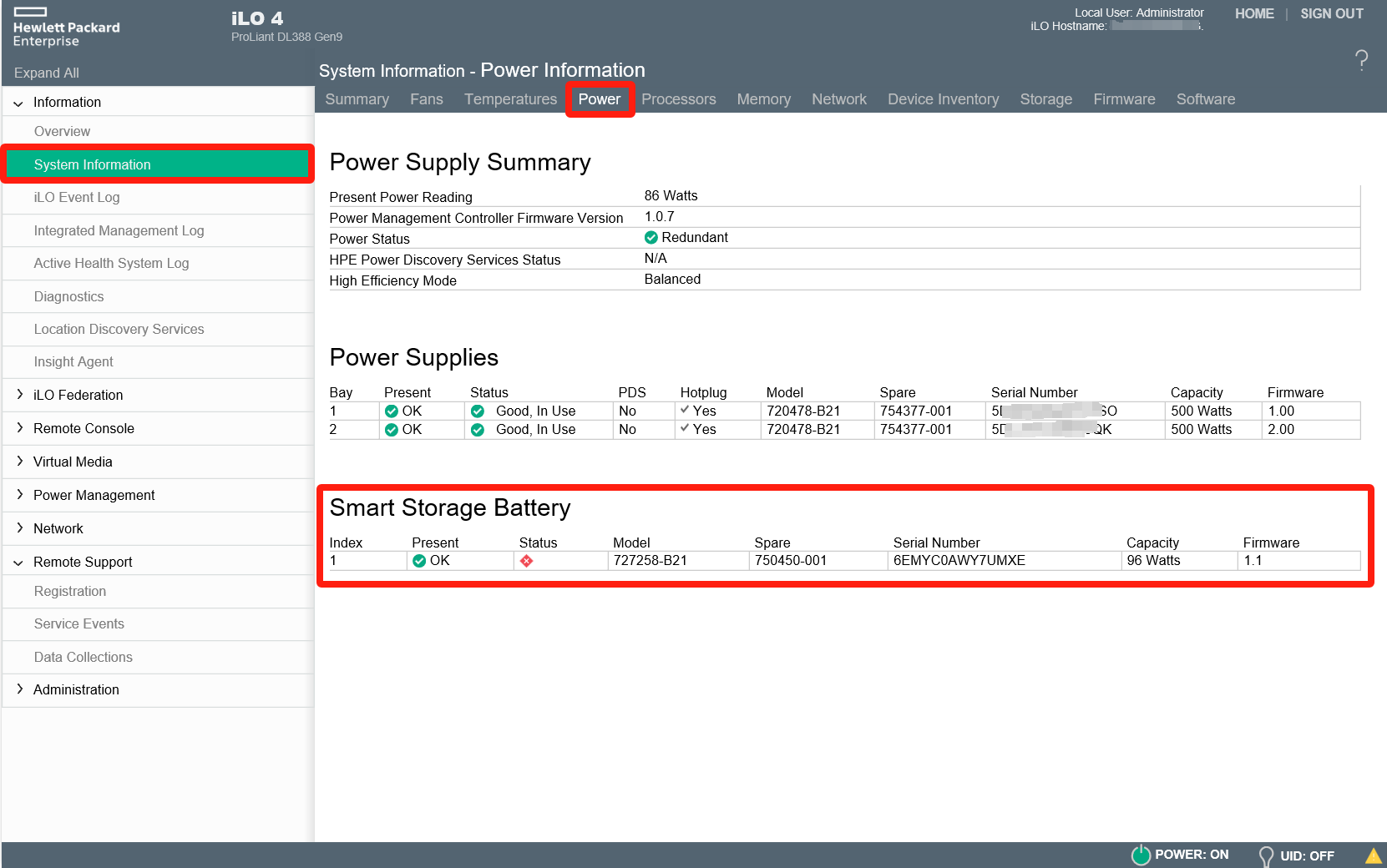

  • iLO后台看到服务器Smart Storage Battery（阵列卡 Raid 的缓存电池，防止硬盘数据写缓存后断电丢失。）报错，无法进入Raid配置磁盘阵列。

  • 当阵列卡电池失效时，其写缓存功能会自动停用。该功能加速数据下刷到硬盘，但是在断电时，若没有阵列卡电池，其写缓存中的数据会丢失。

解决办法

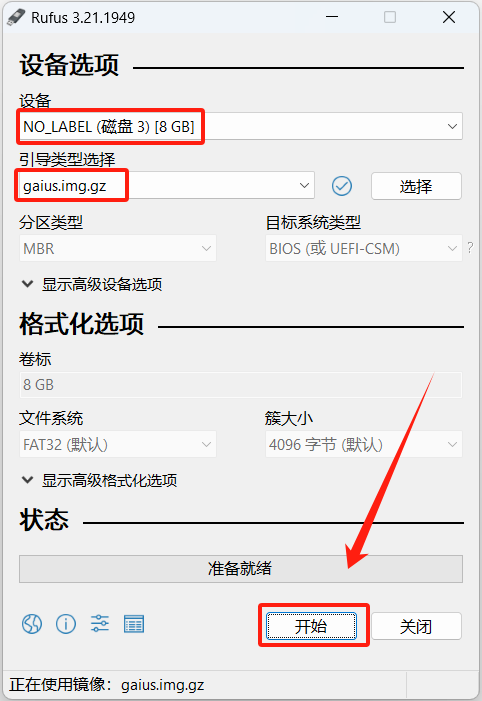

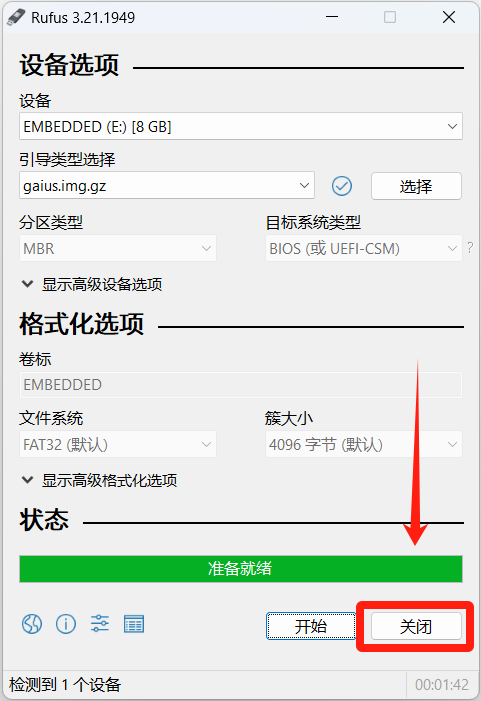

  1. 打开Rufus，选择U盘和镜像文件，点击开始。

  2. 制作完成后将U盘拔下，插在服务器后面的USB接口上。

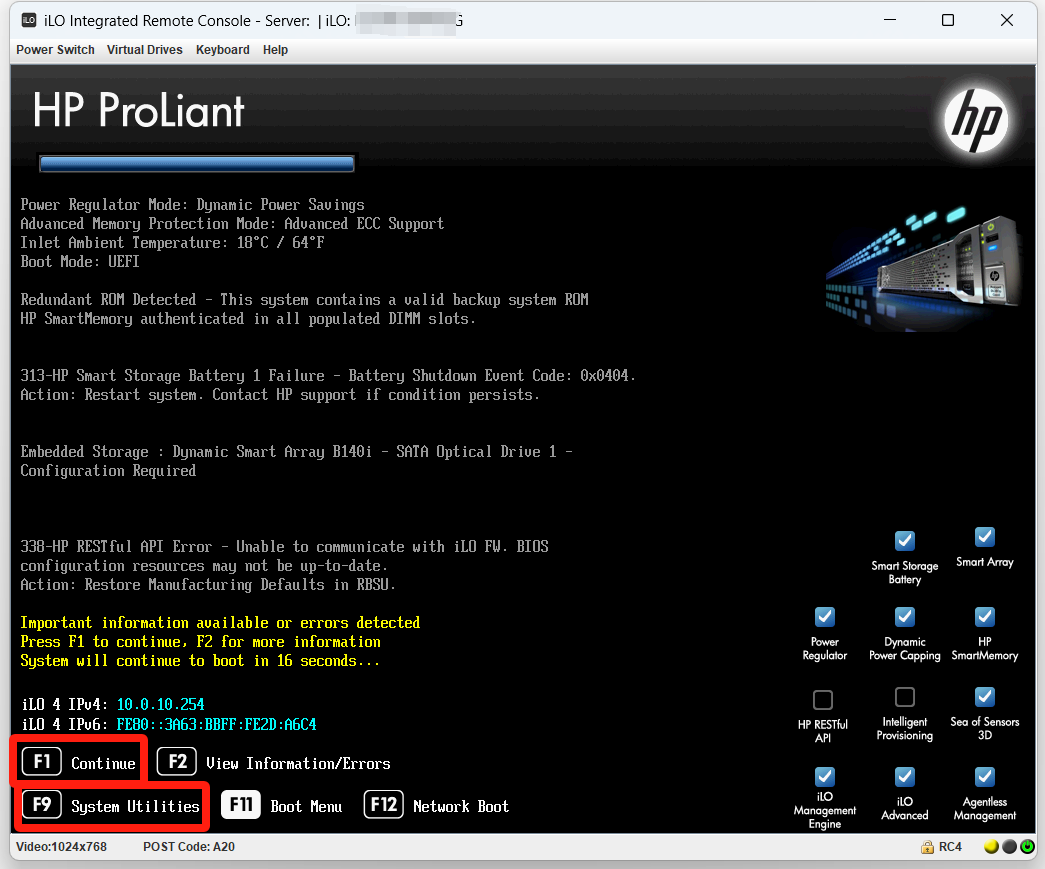

  3. 服务器开机按F9，在倒计时结束前再按F1确认。

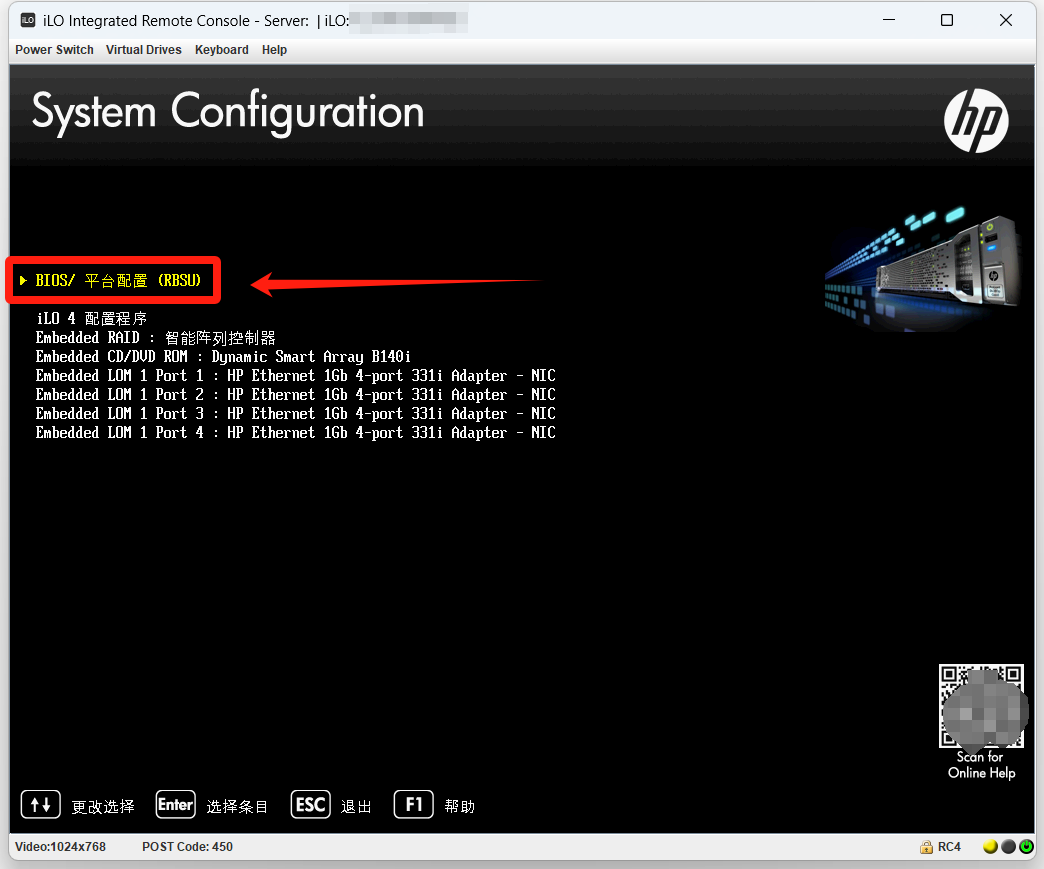

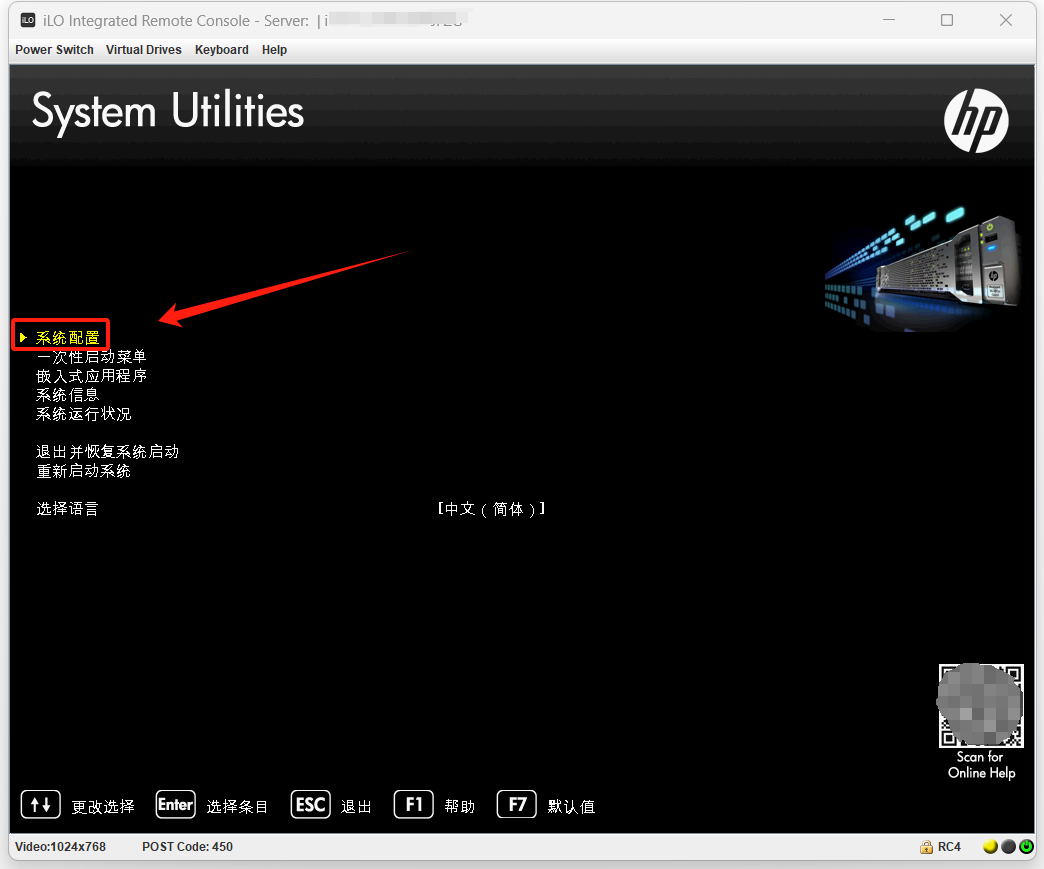

  4. 点击进入系统配置

  5. 选择BIOS/平台配置（RBSU）

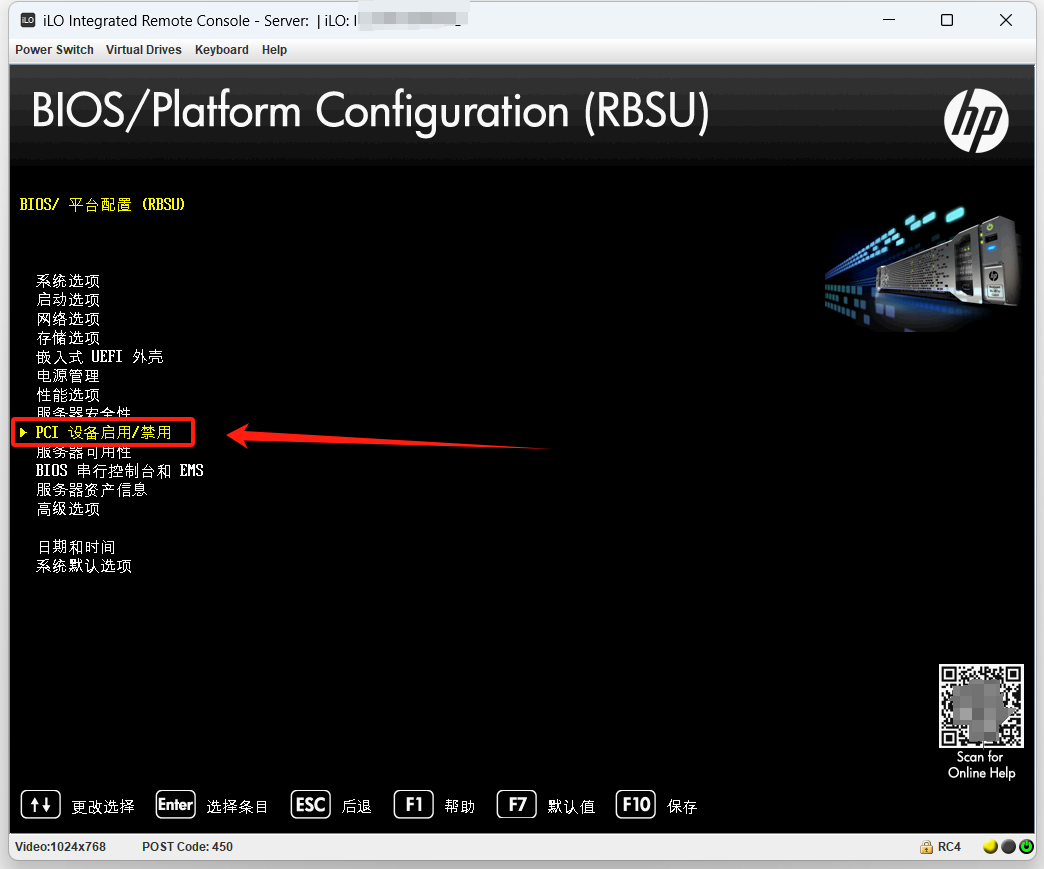

  6. 选择PCIE设备启用/禁用

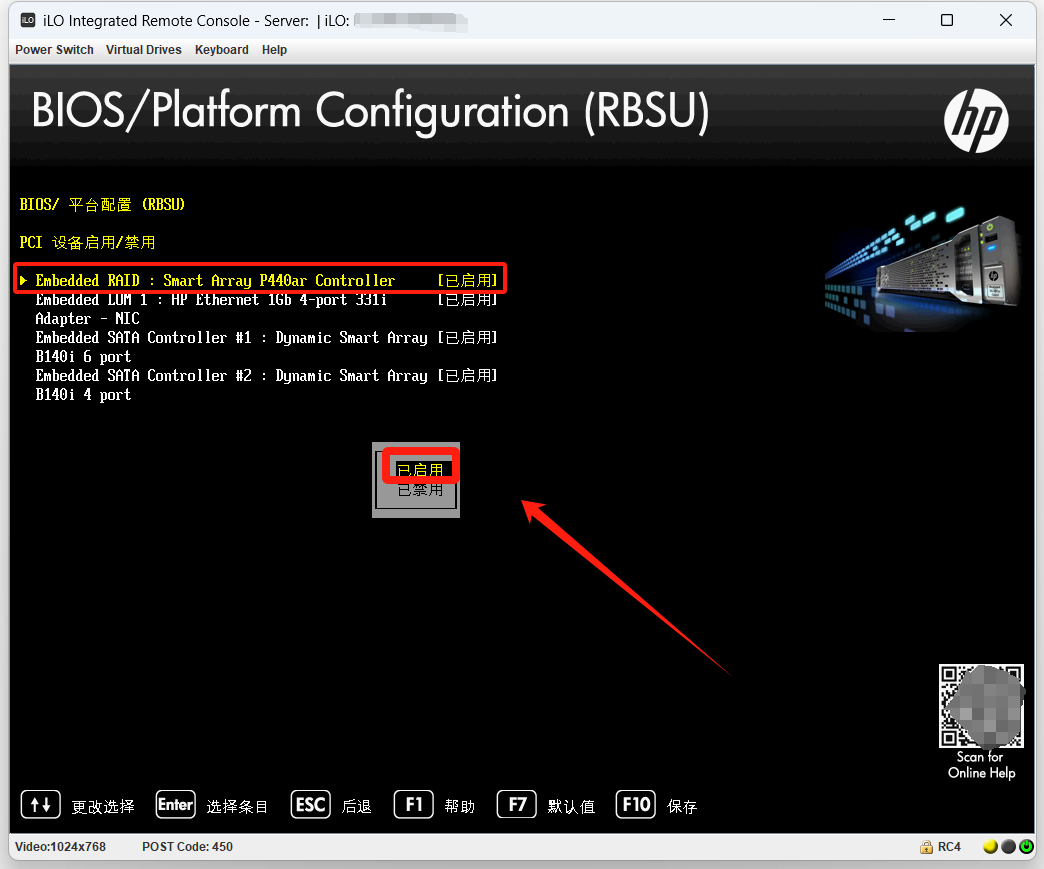

  7. 选择阵列卡确保为启用

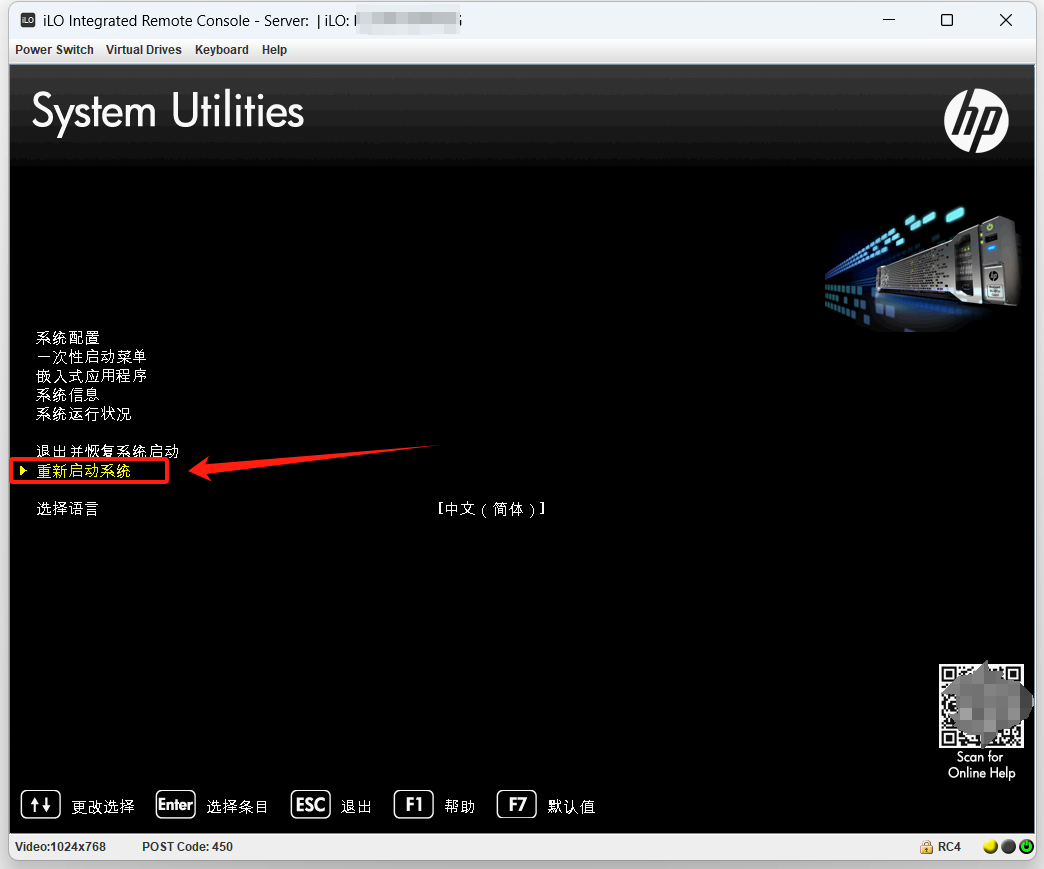

  8. 按下F10进行保存，按Esc键一路退出后选择重新启动系统，按Enter键确认。

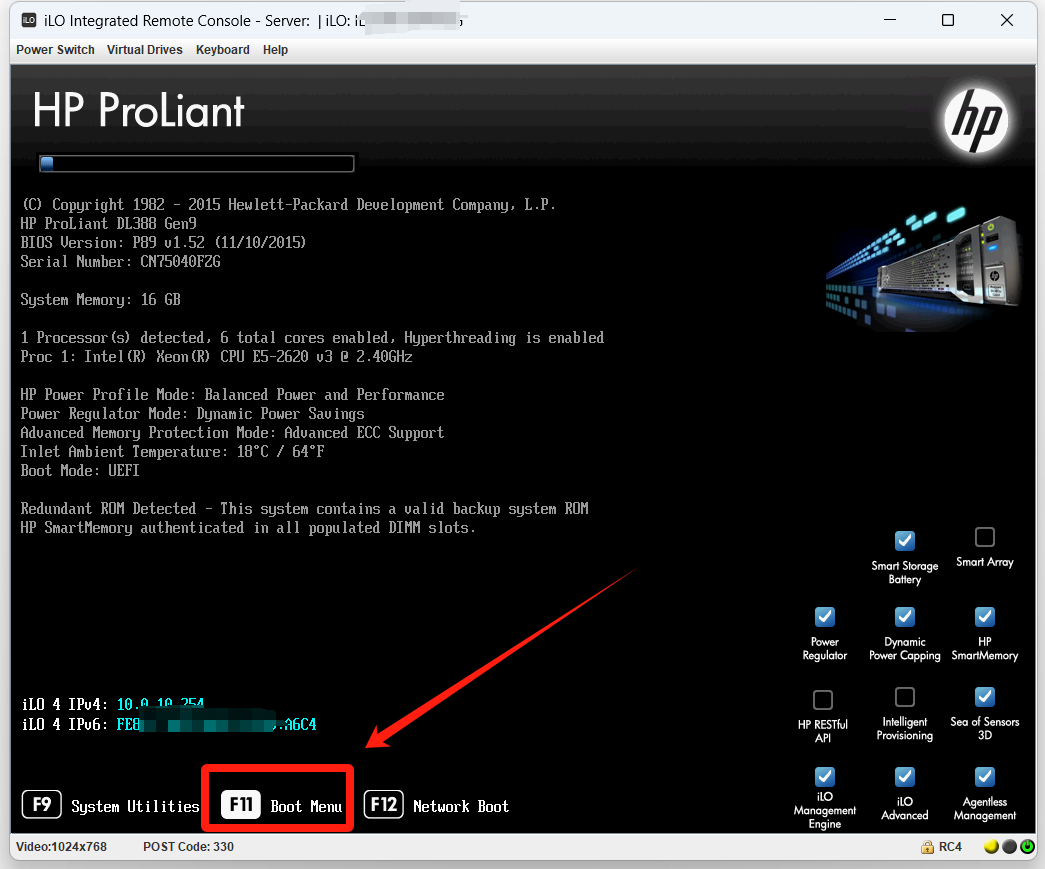

  9. 服务器开机后，按F11进入引导界面。

  10. 按F1继续（超过倒计时会卡住死机）

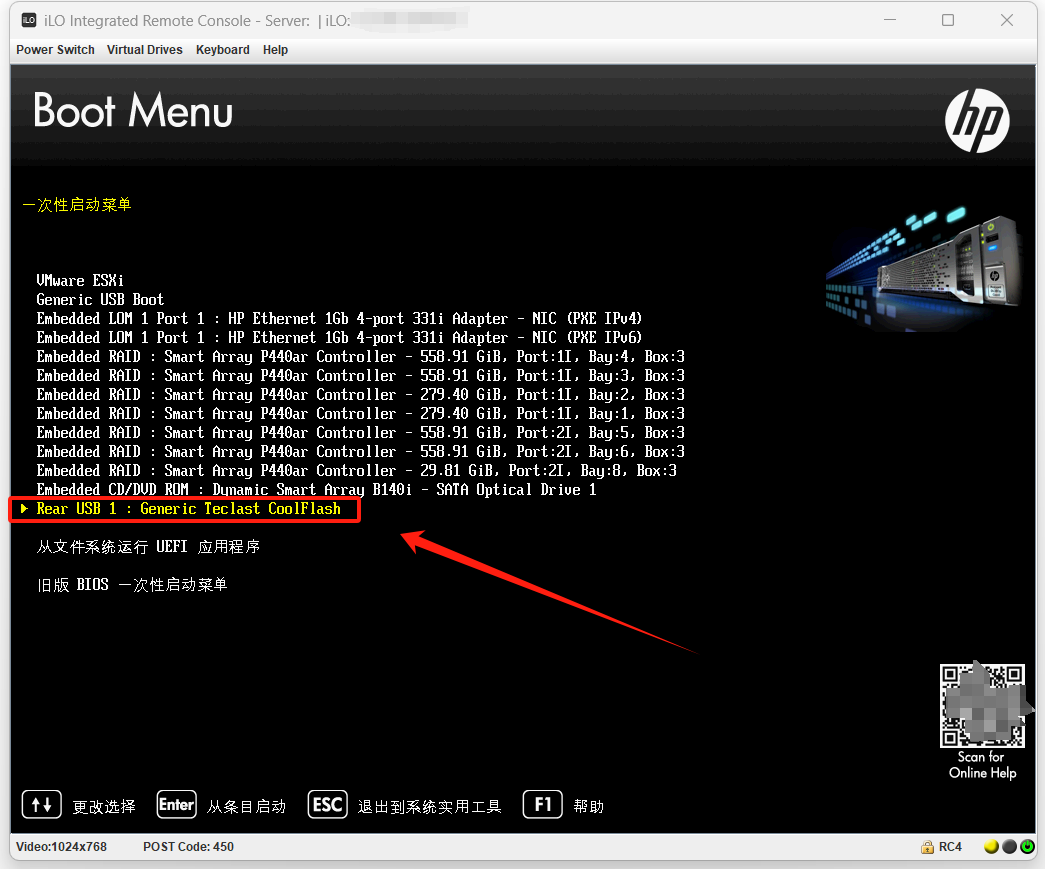

  11. 选择引导U盘

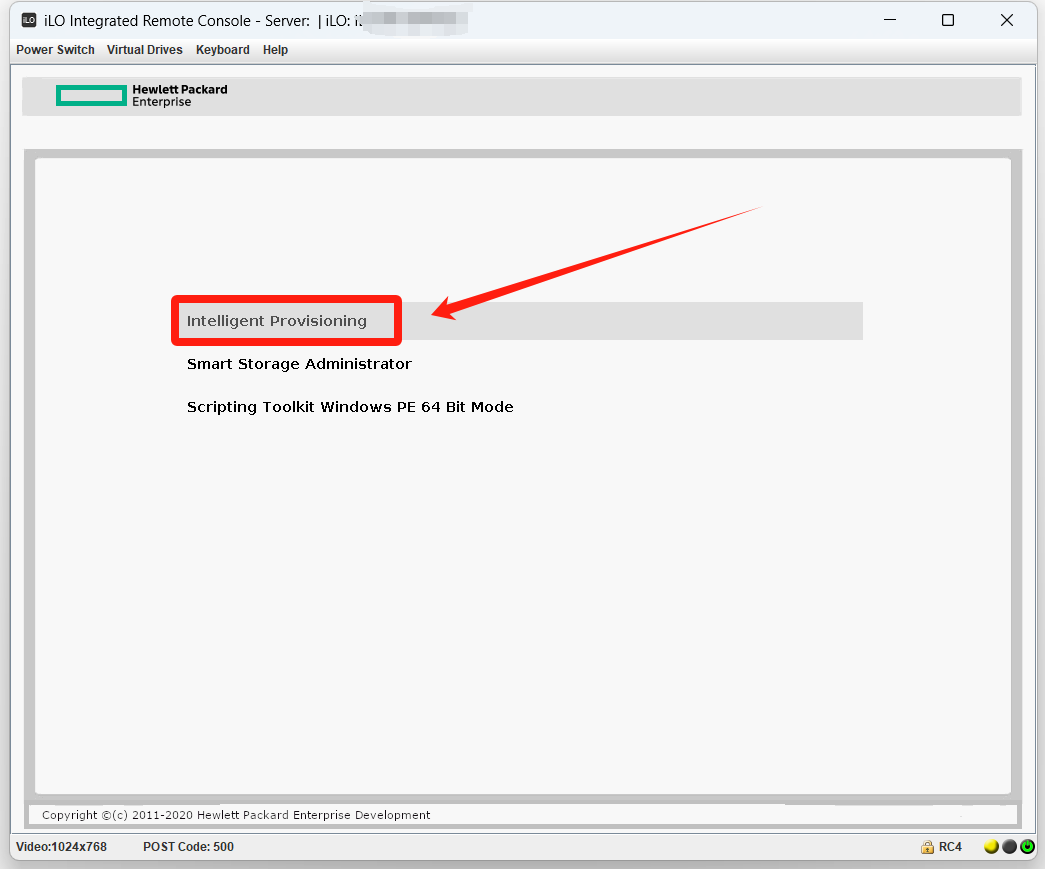

  12. 在下方进度条跑完之前按上下键选择第一个，按Enter键进入。

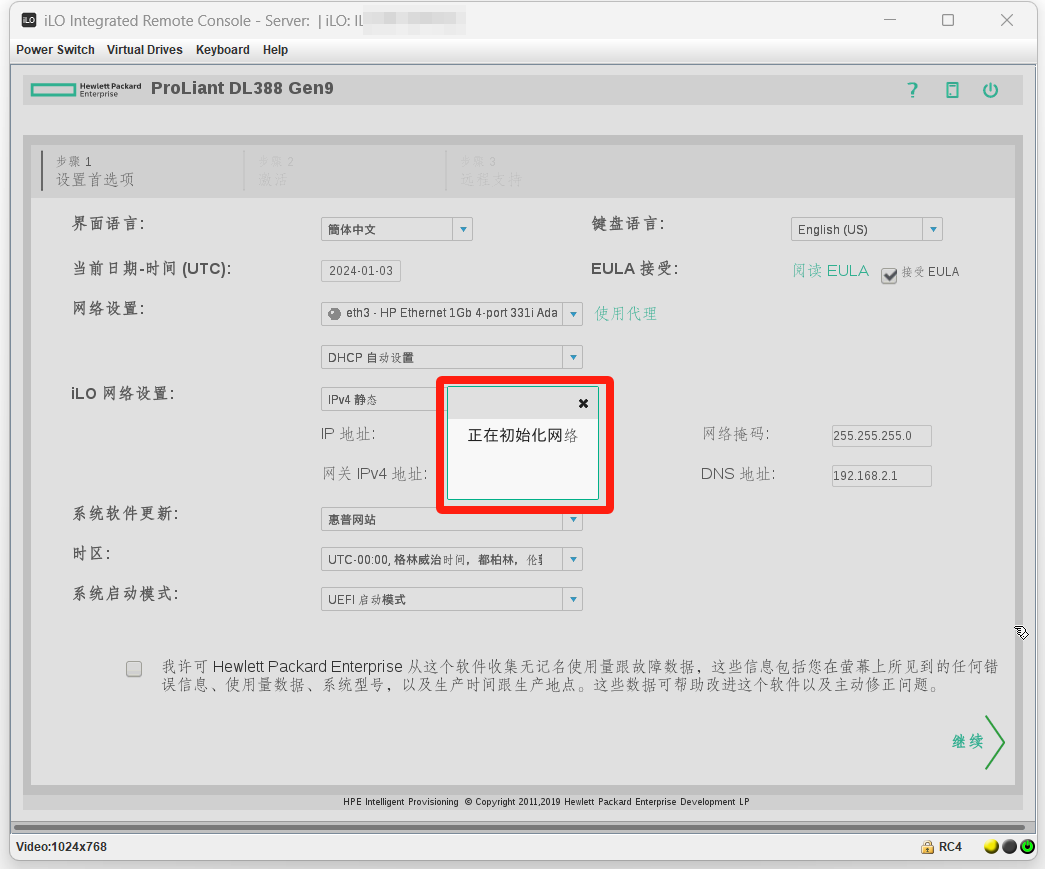

  13. 经过约一分钟的等待，自动到iLO的网络设置页面。

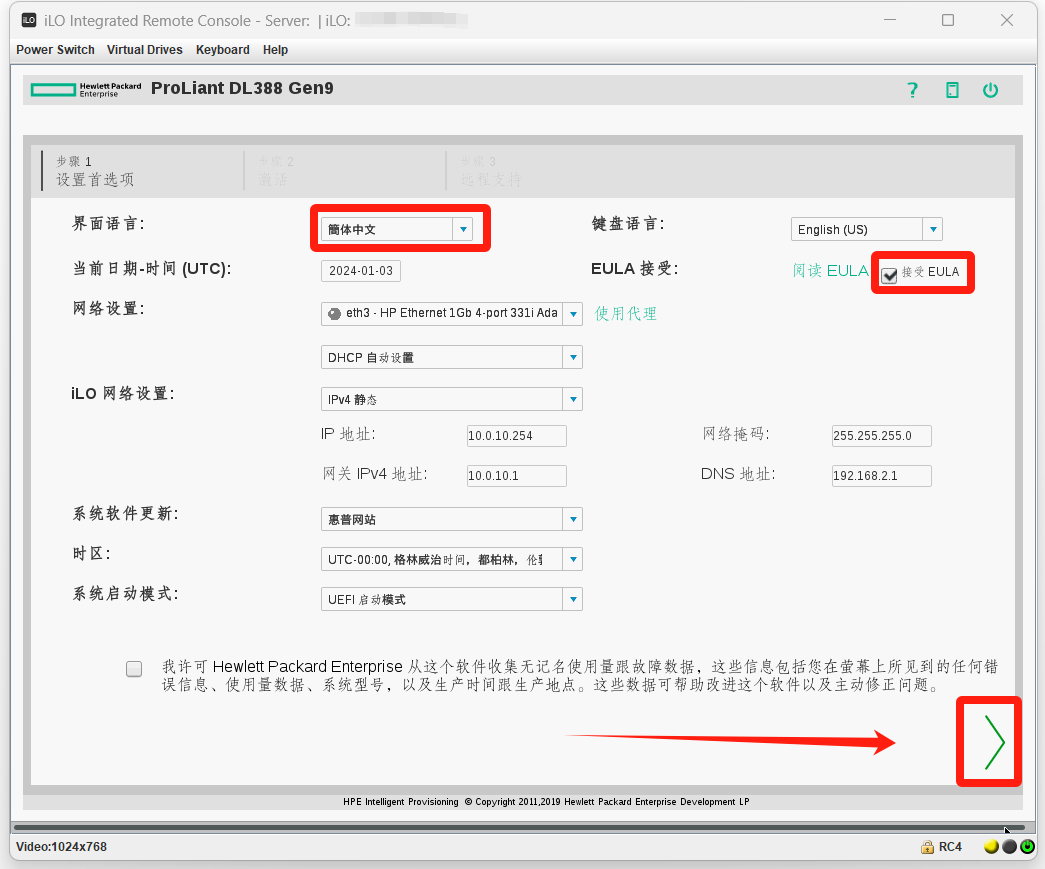

    默认英文界面，改为中文界面方便操作。
    勾选接受EULA，然后点击右下角继续图标。
    （其他的设置自选修改）
    等待加载

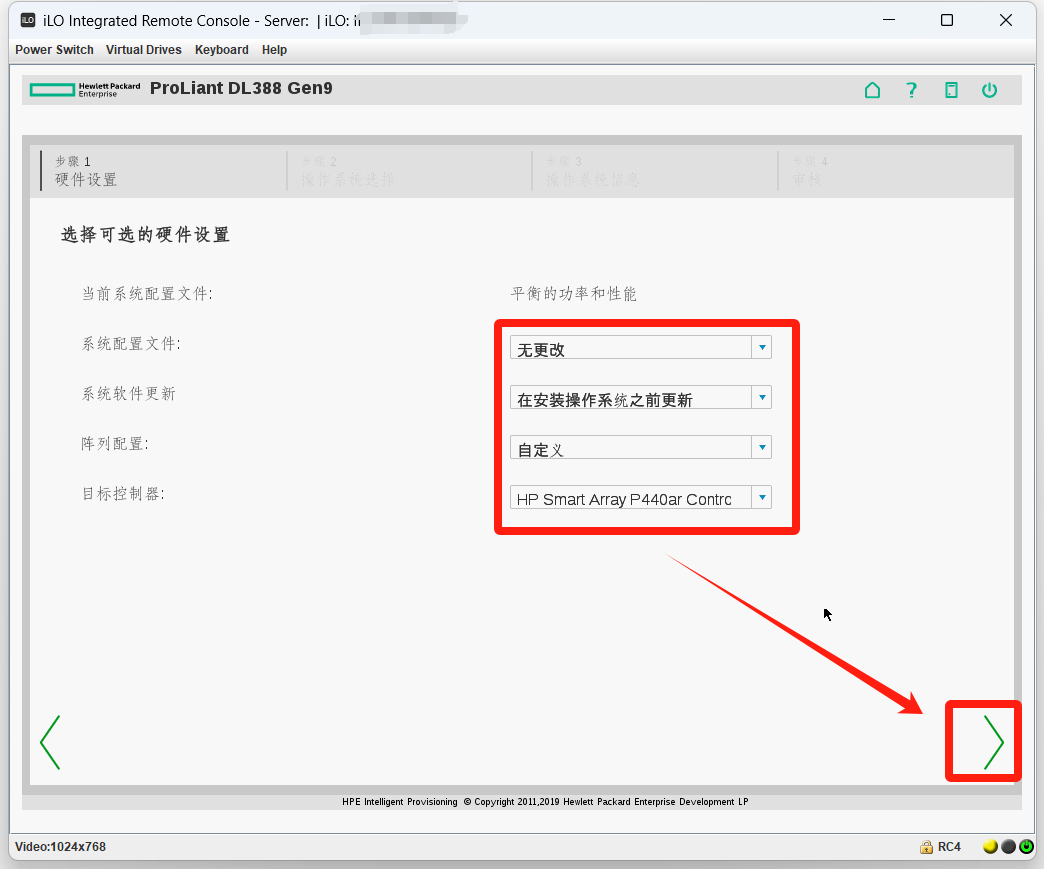

  14. 保持默认点击继续

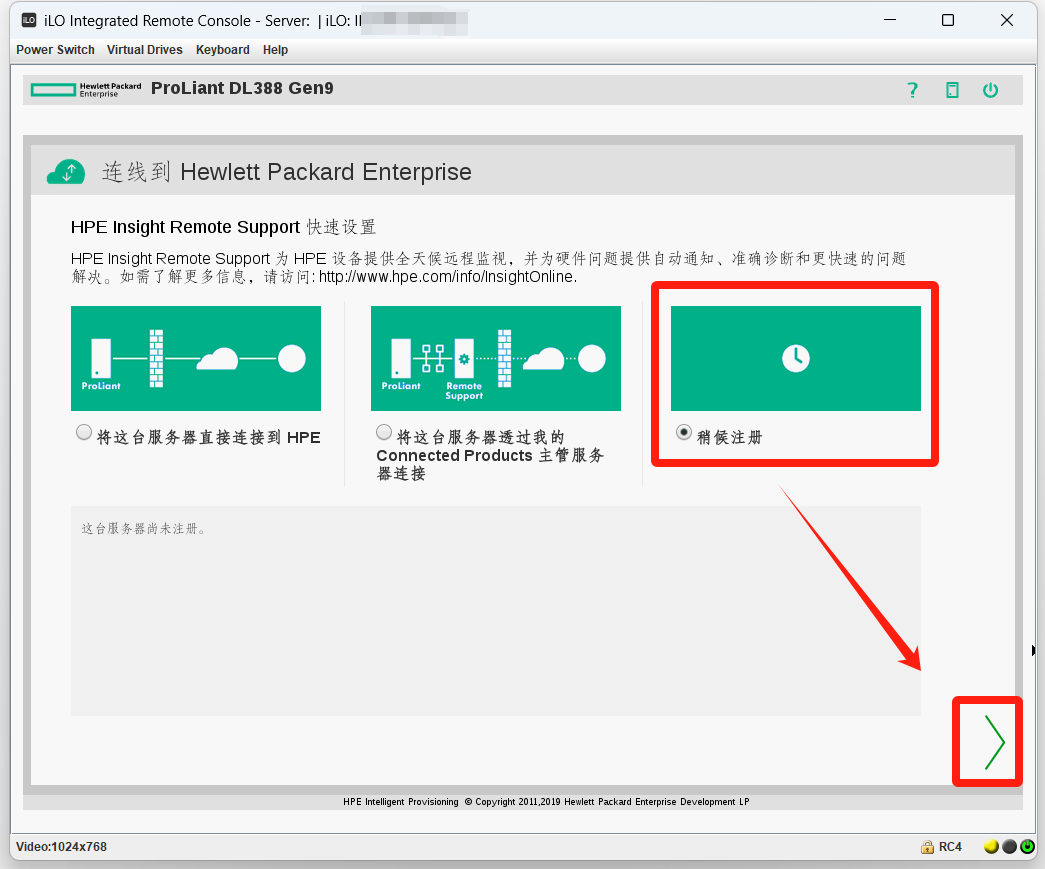

  15. 选择稍后注册，然后继续。

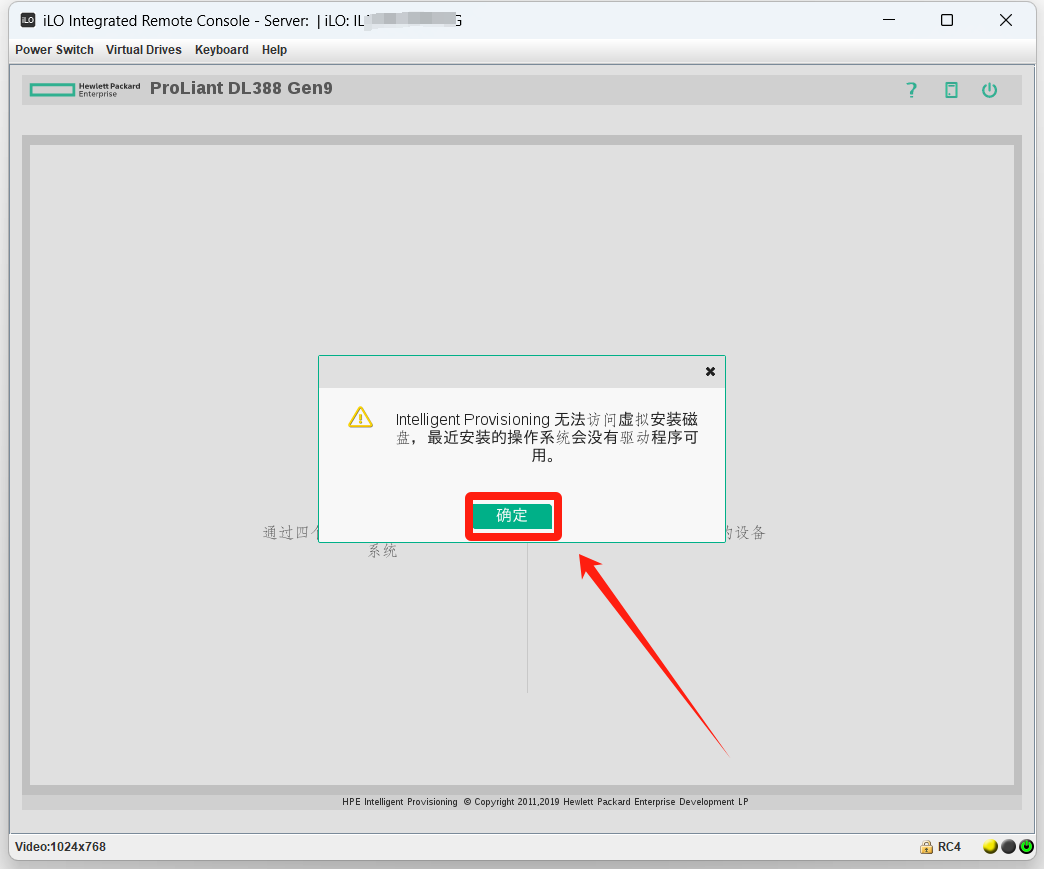

  16. 点击确定

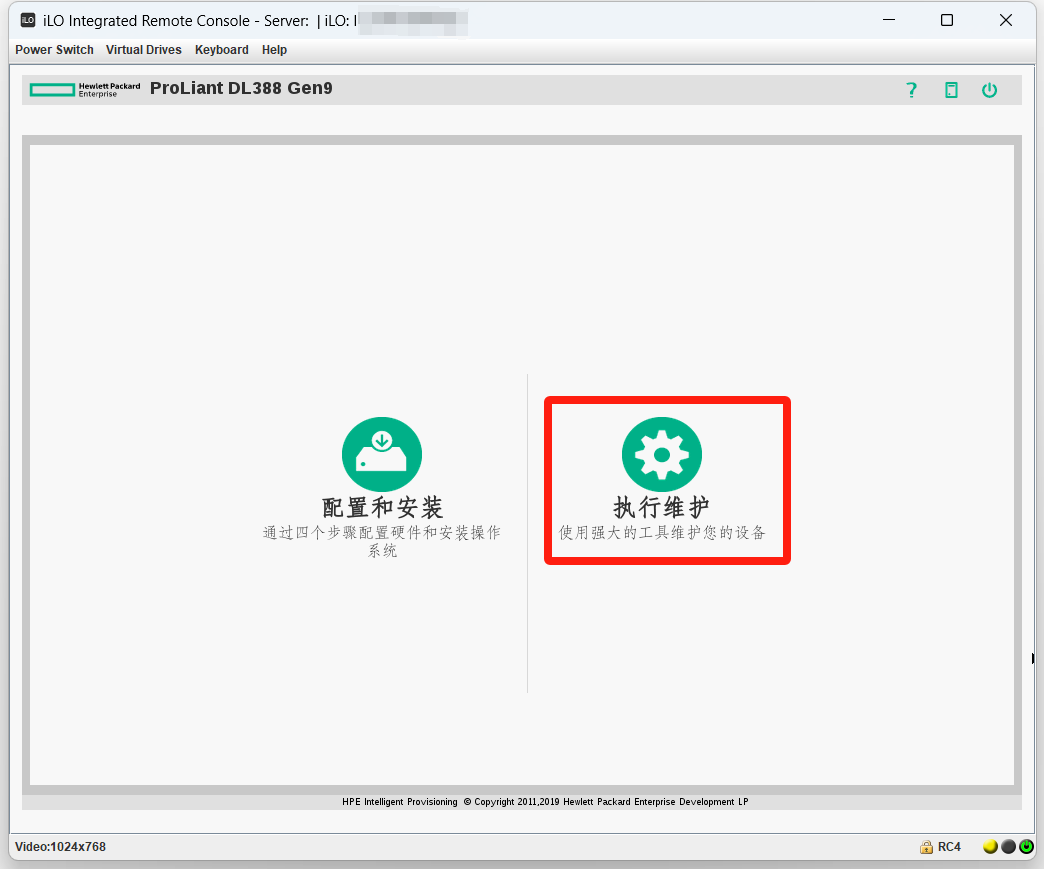

  17. 选择执行维护

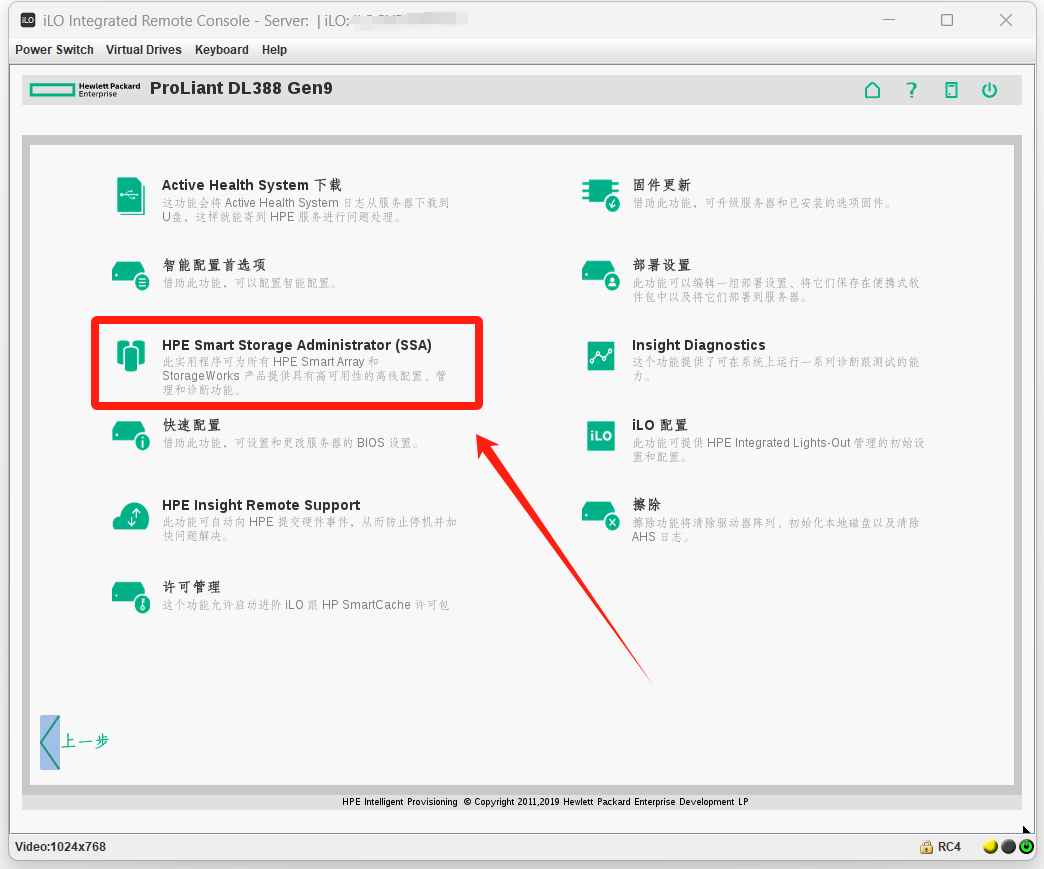

  18. 选择HPE Smart Storage Administrator（SSA）

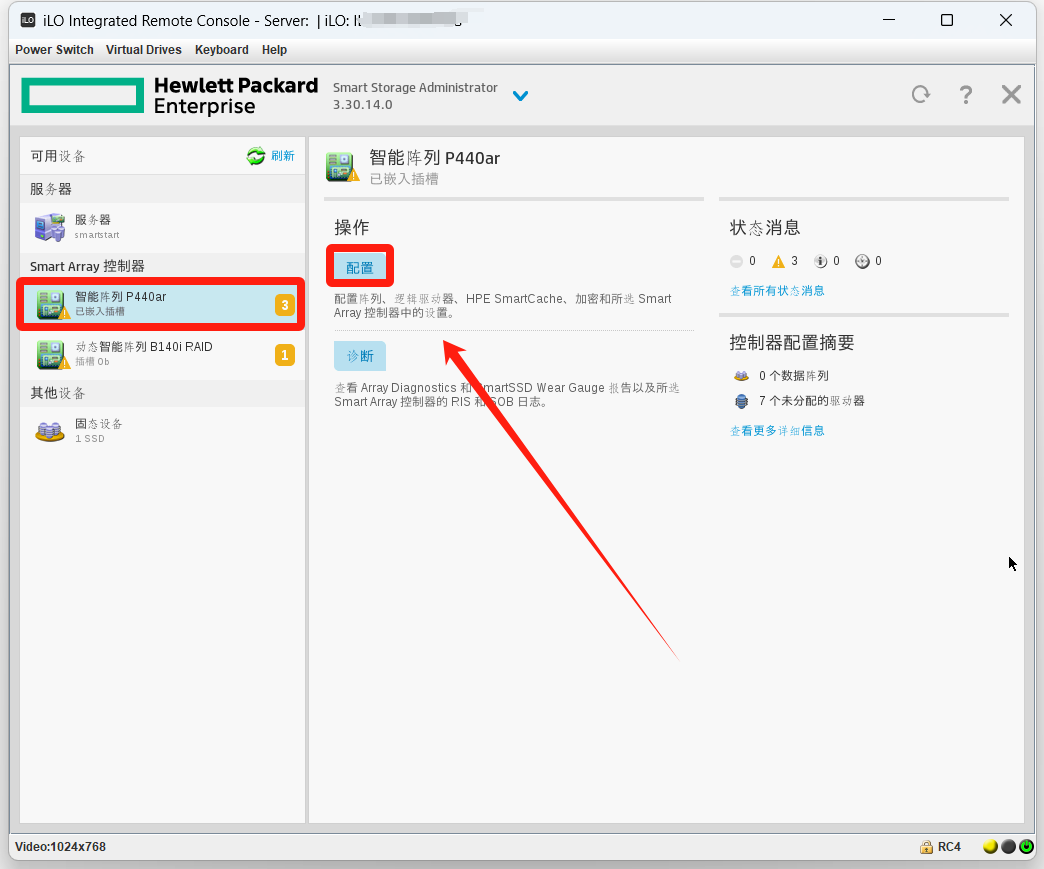

  19. 选择你的阵列卡，点击配置。

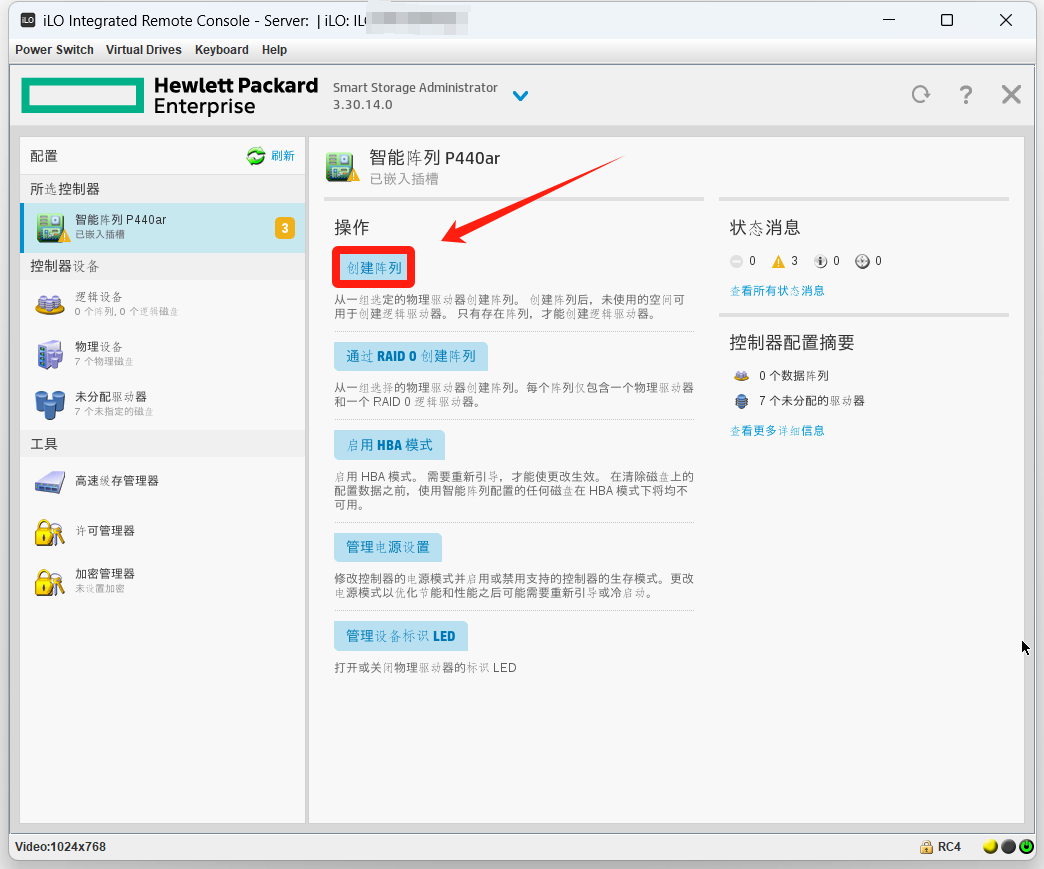

  20. 点击创建阵列

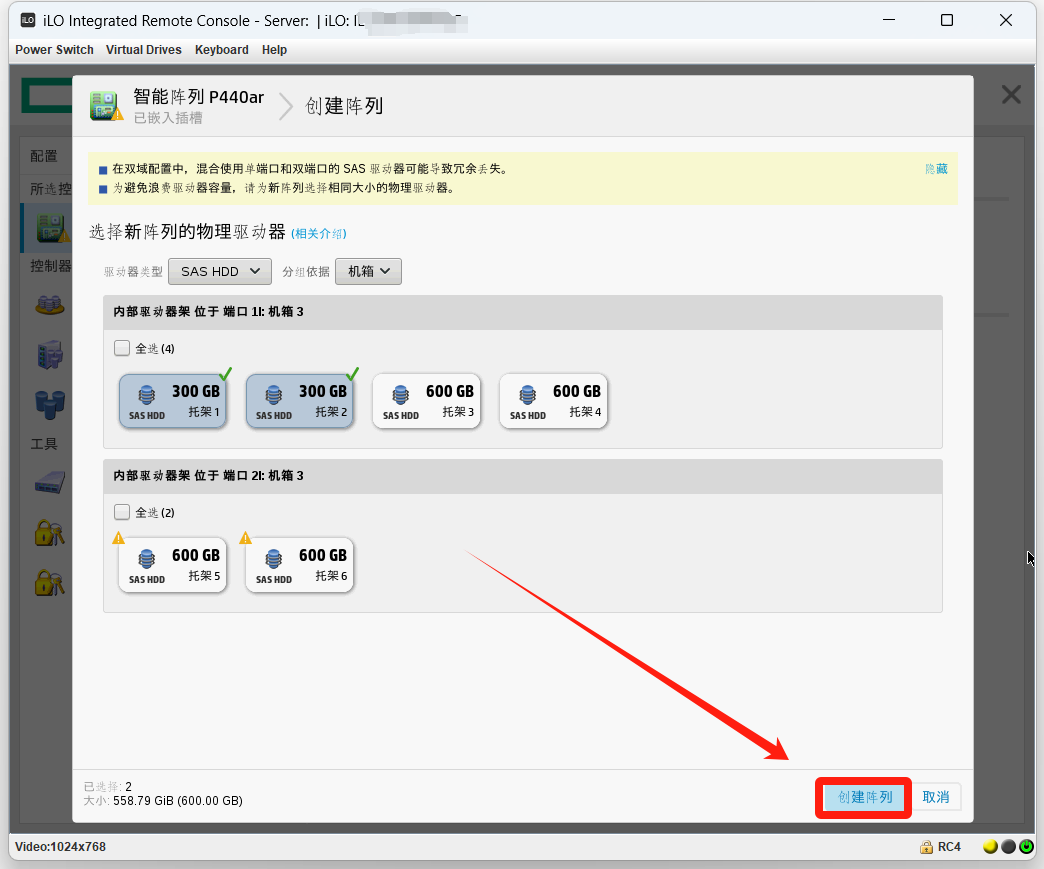

  21. 勾选硬盘后点击创建阵列

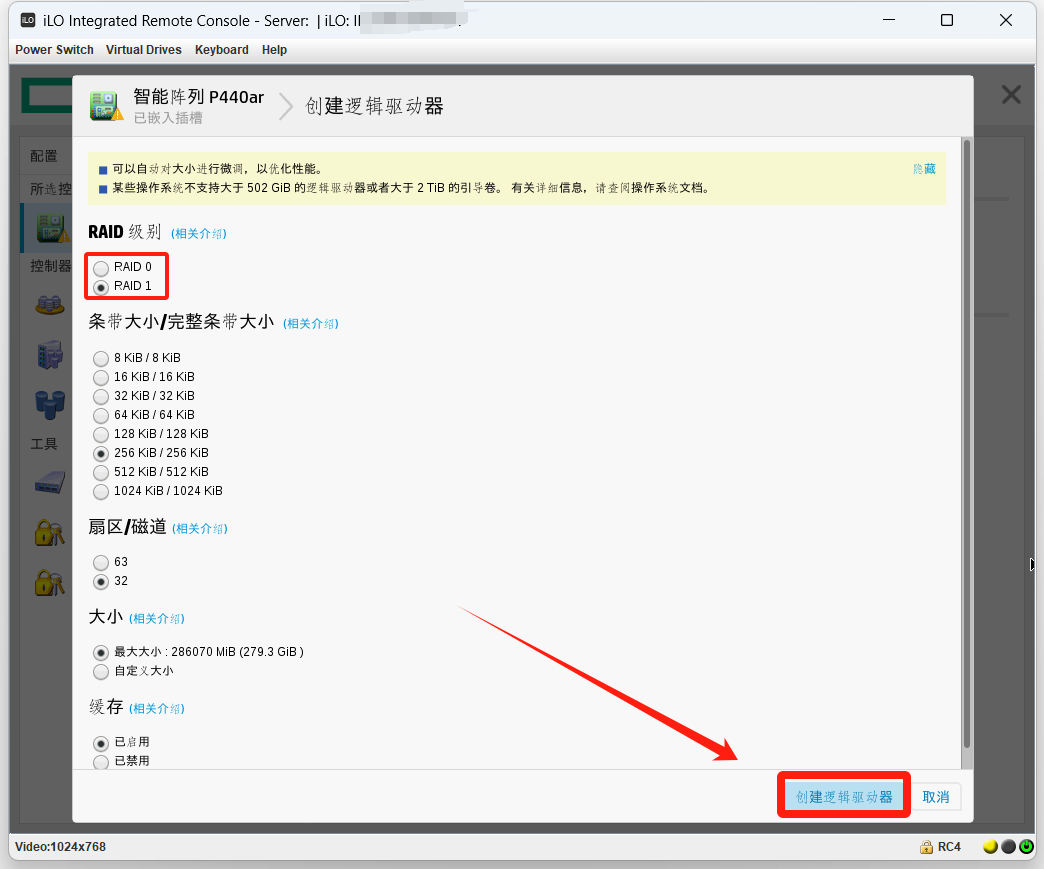

  22. 选择需要创建的Raid级别和其他信息，然后点击创建逻辑驱动器。

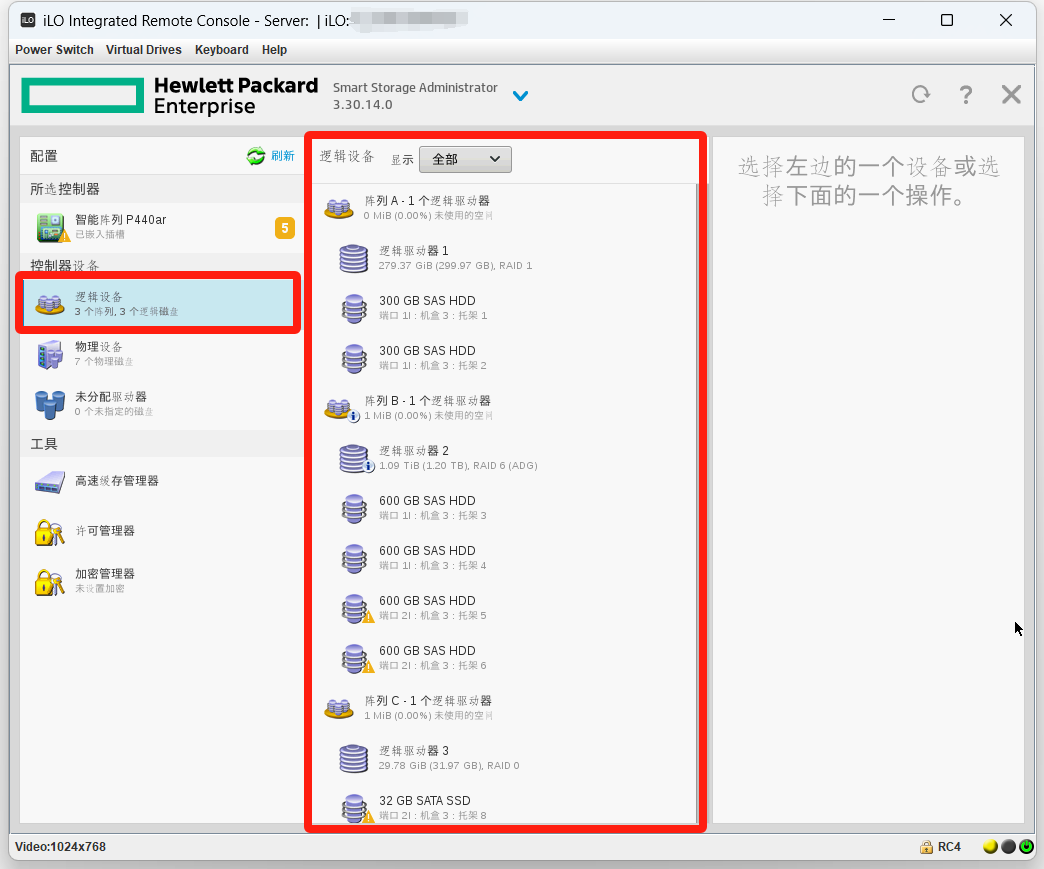

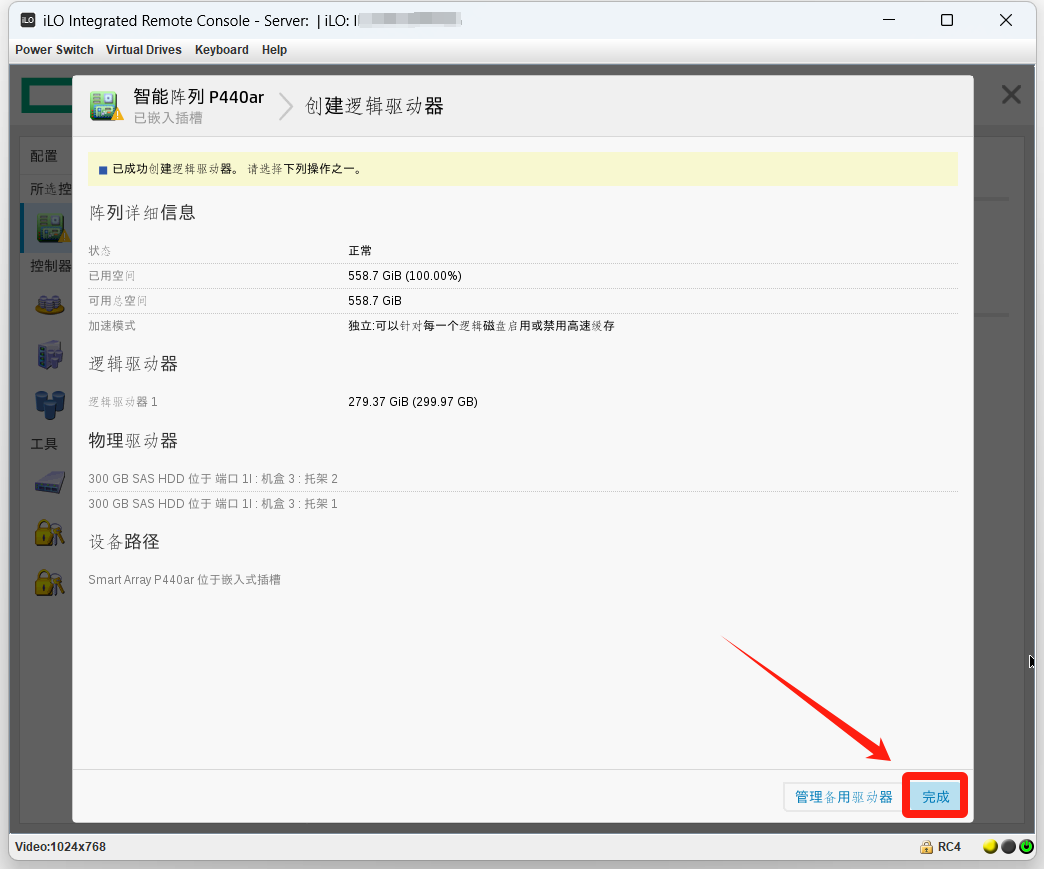

  23. 创建完成

  24. 依次创建其他Raid和你需要的设置。

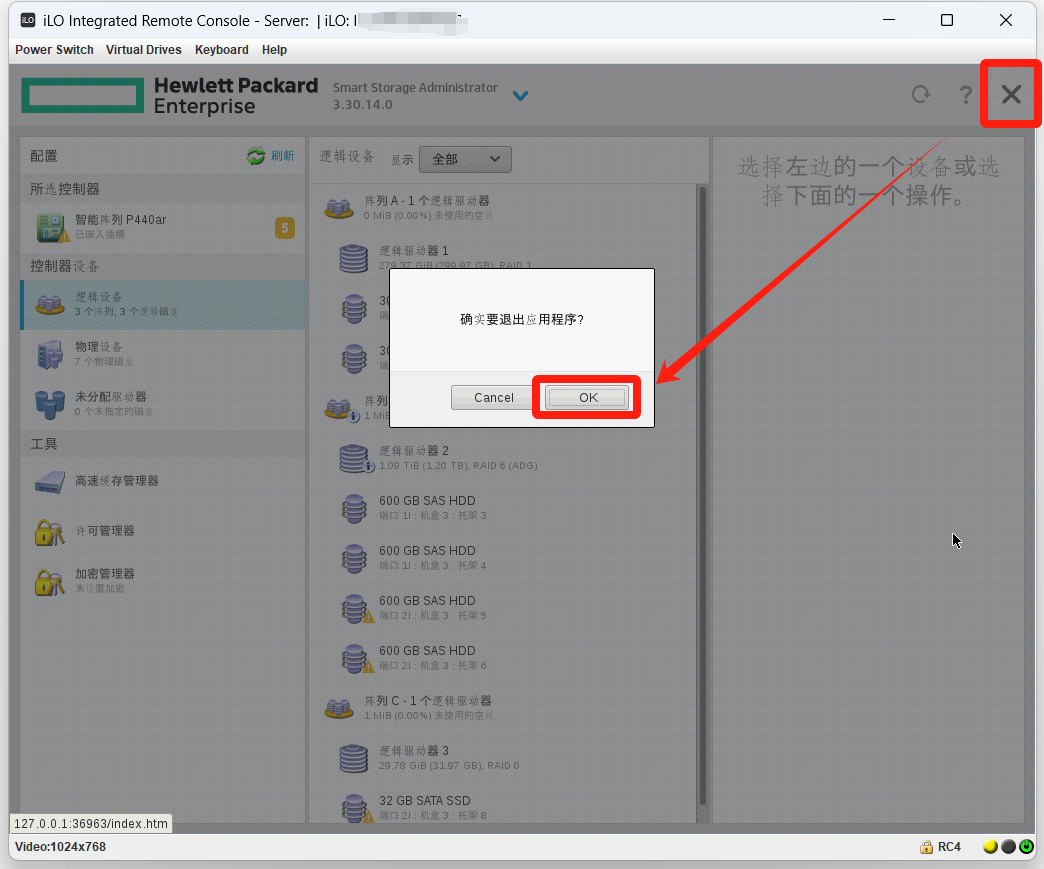

  25. 点击右上角退出程序。

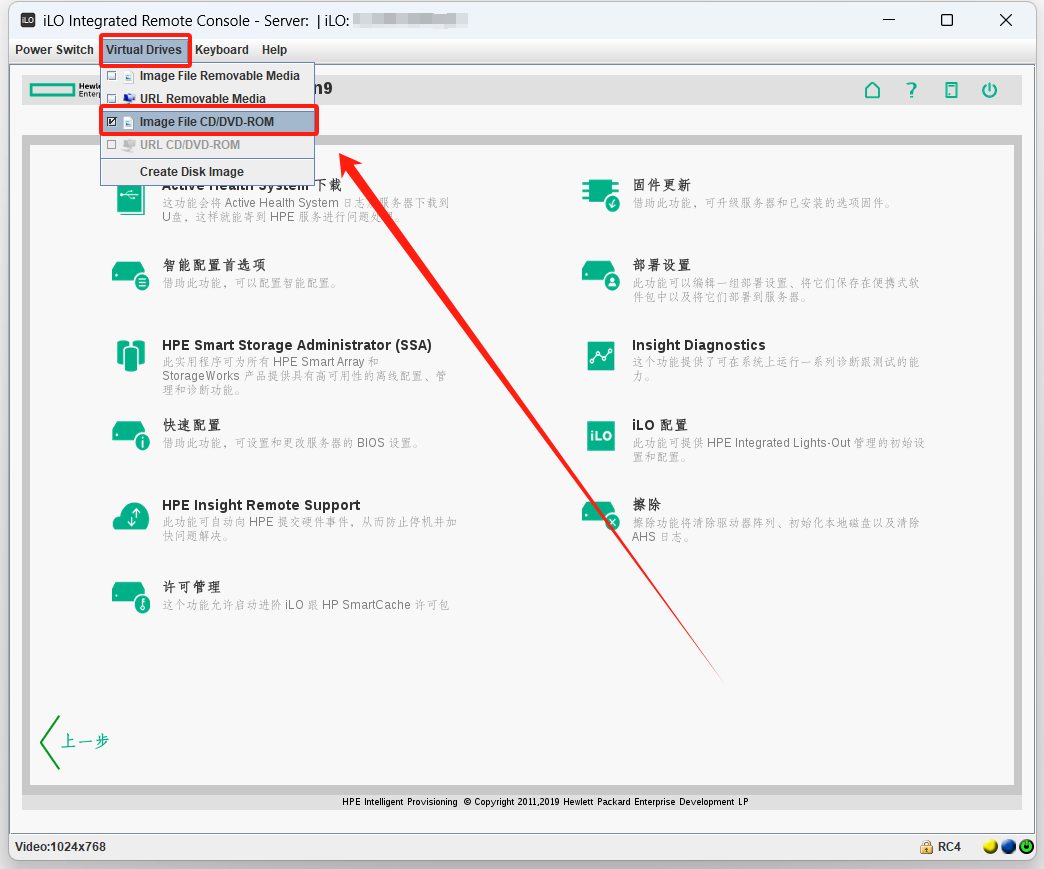

  26. 将你需要安装的系统引导U盘插到服务器后面板USB接口上 / 在iLO后台上上传系统镜像。

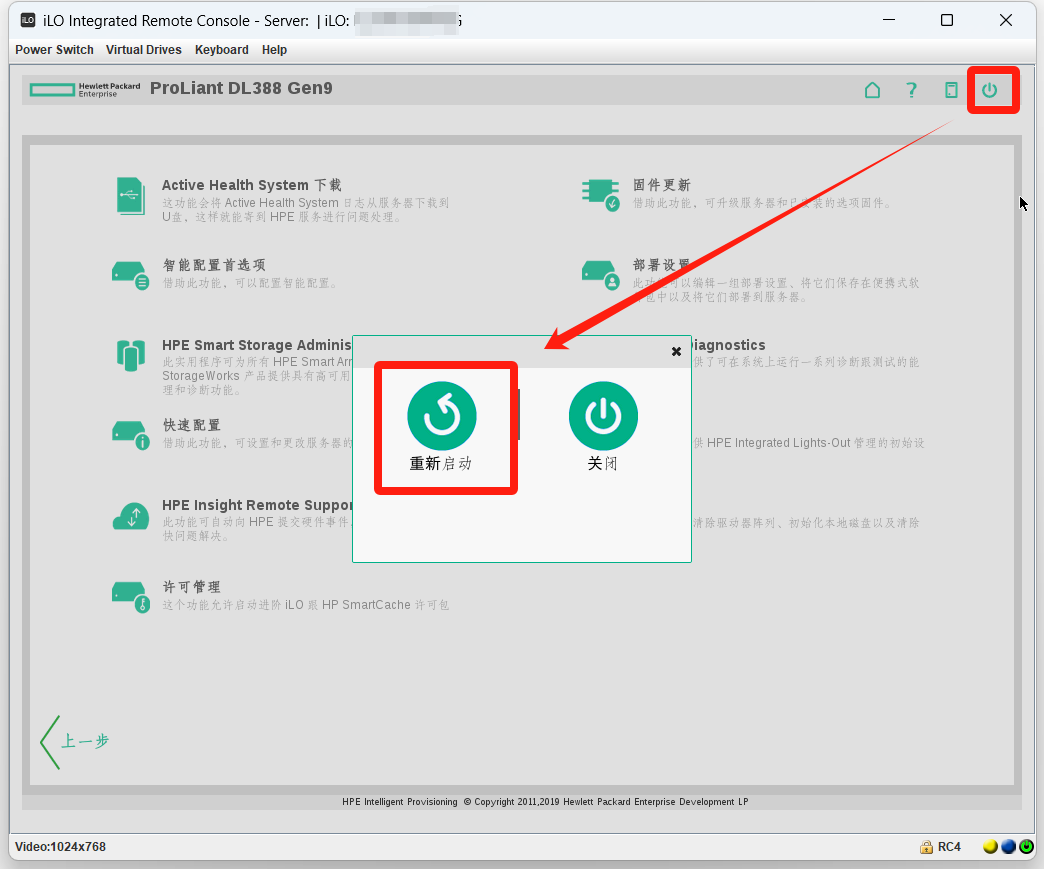

  27. 点击右上角，选择重新启动。

安装系统

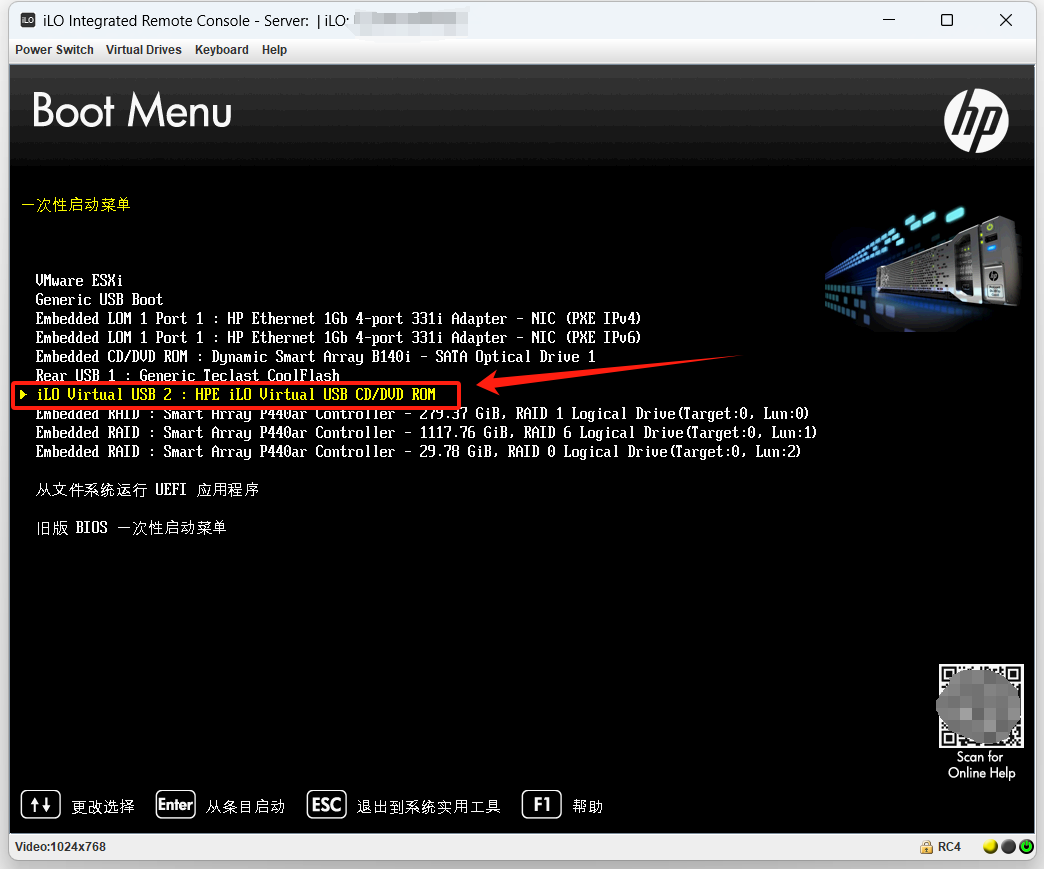

  1. 重启后按F11进引导界面，在倒计时内按F1进行确认。

  2. 选择你的系统引导U盘或者iLO的引导镜像，按Enter键确认。

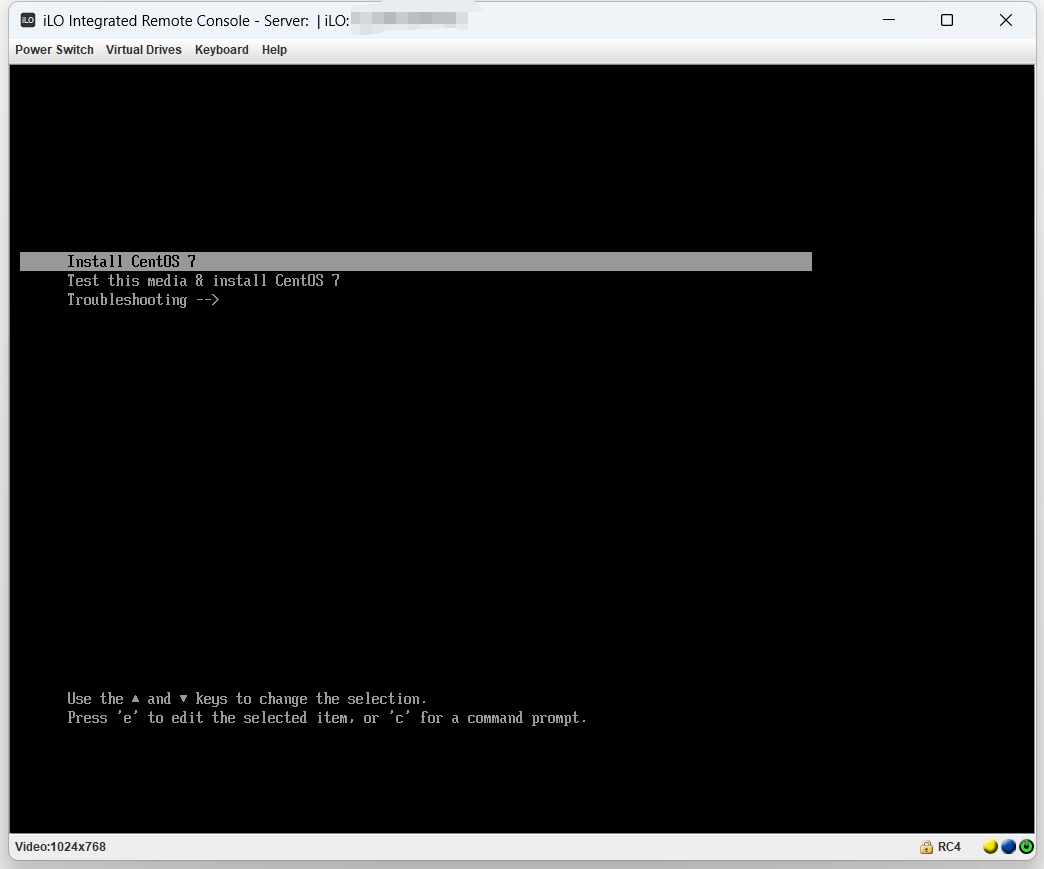

  3. 确认后自动进入系统安装界面

  4. 完成！！！

故障硬件替换方案

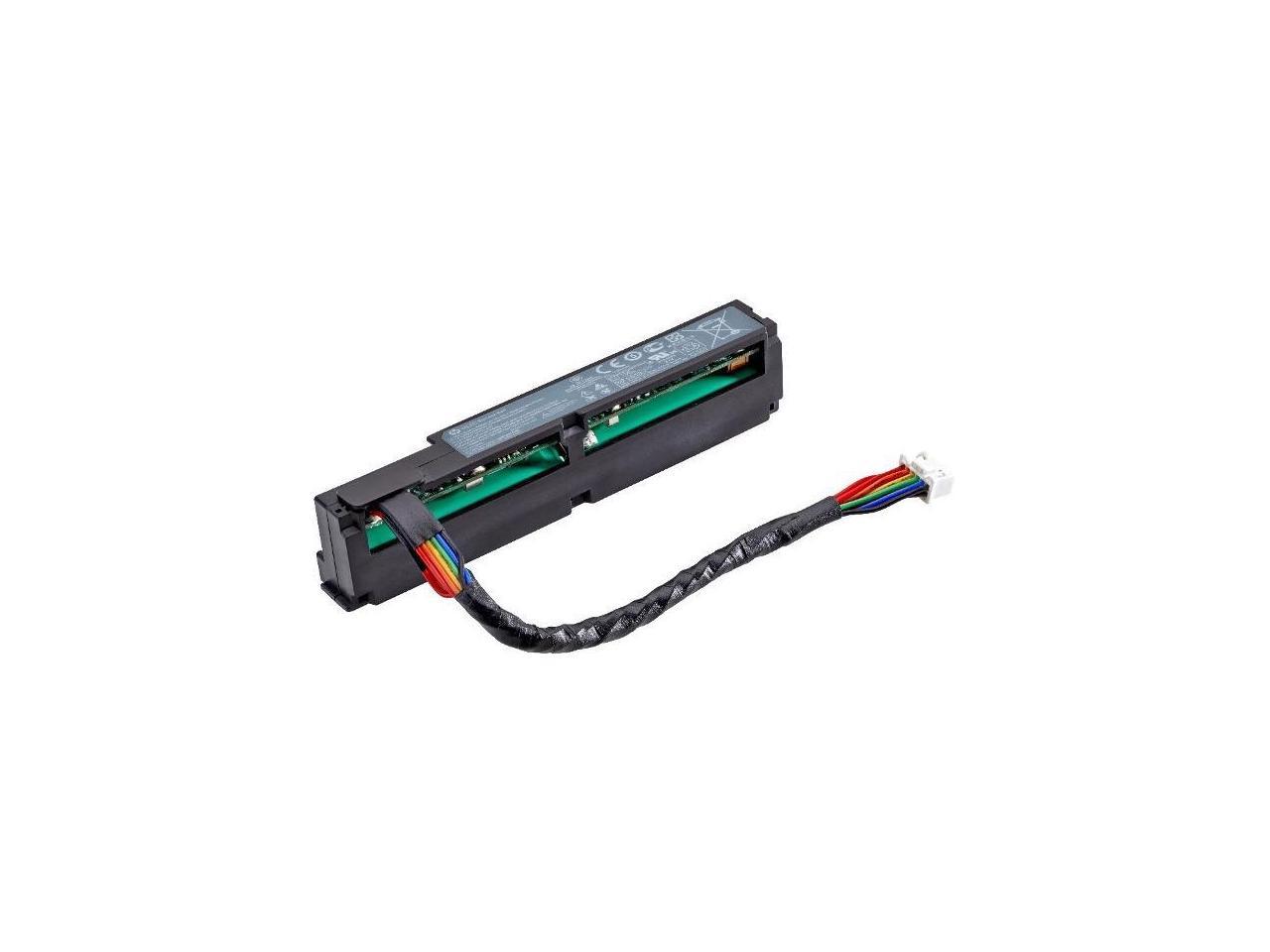

  1. HPE Smart Storage Battery电池，可联系供应商/购物网站上购买。
    HPE Smart Storage Battery .jpg

  2. 如需更换，请服务器关机后断开电源更换，更换完毕后等待电池充电。
    附上HP官方更换视频详见：https://support.hpe.com/hpesc/public/videoDisplay?videoId=vpsg00001968en_us

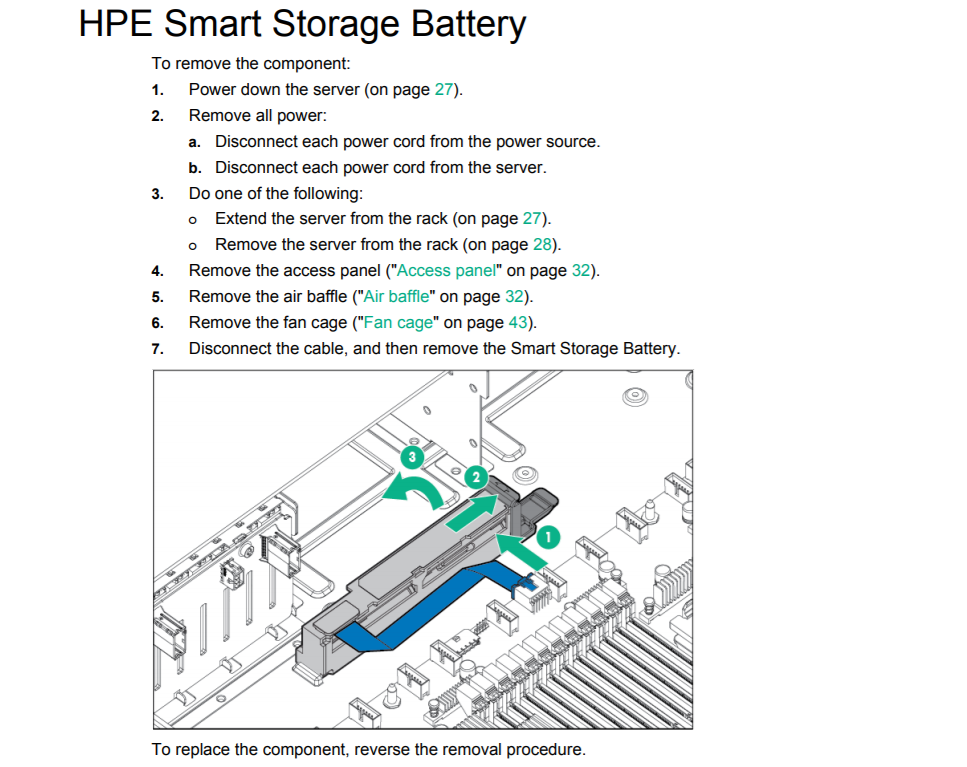

    HPE Smart Storage Battery电池更换示意图.png

相关文件

  • Rufus+工具镜像：
